BDM PRO Frame med 4 prober LED BDM-ram & ECU teststll

Original price was: $107.76.Current price is: $58.94.

Sale!
SKU: 5044078718 Category:
Share

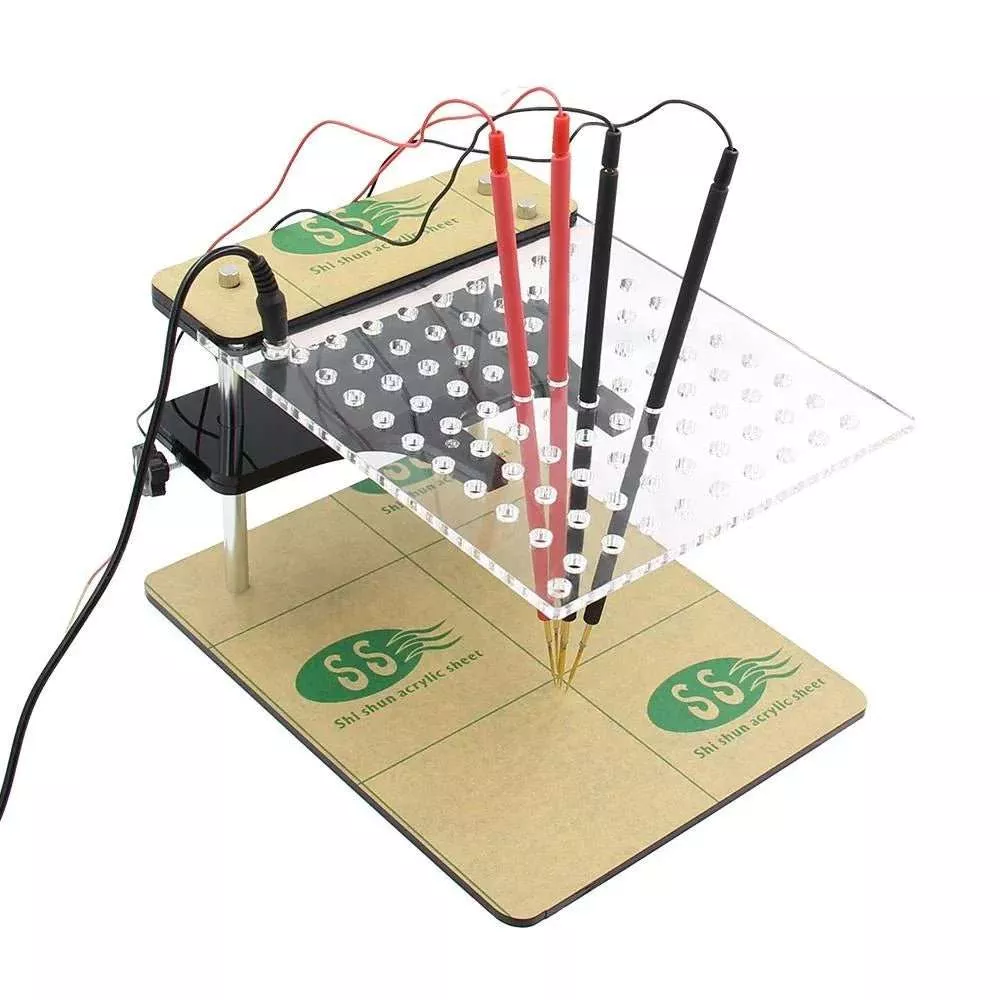

BDM PRO Frame med 4 prober LED BDM-ram & ECU teststll fr FGTECH BDM100, KTM100, CMD, Dimsport m.fl.

BDM PRO Frame 4 Probes (ven kallad LED BDM Frame with Mesh and 4 Probe Pens) r ett stabilt och lttanvnt ECU teststll fr dig som arbetar med BDM/bench-anslutningar vid diagnos, service och programmering p bilens styrenheter. Stllet r byggt i akryl (plexiglas) med mesh och 4 justerbara probe-pennor fr sker kontakt mot ECU:ns pads/anslutningspunkter. Med rtt instllning fr du ett jmnt tryck och en stabil kontakt, vilket minskar risken fr glapp och ondigt slitage p kretskortet. En stor frdel r att konstruktionen r gjord fr enkel installation och smidig hantering och enligt produktinformationen ska den kunna anvndas utan att skada ECU:ns kretskort nr den anvnds korrekt.

BDM-ramen r avsedd att fungera tillsammans med vanliga ECU-verktyg som FGTECH, BDM100, KTM100, CMD, Dimsport och andra liknande ECU chip tuning/ECU programmer-plattformar. Den uppgraderade versionen kan ven kombineras med en snabbprogrammerings-adapterplatta (enligt beskrivningen) fr att frenkla anslutningen till ECU:ns quick programming interface och ge en stabilare arbetsprocess. Den inbyggda LED-belysningen drivs med DC 12V och gr det enklare att jobba noggrant ven i smre ljus.

Viktigt: Den hr produkten r ett professionellt hjlpmedel fr legitim service och diagnostik. Manualen nedan fokuserar p sker montering, kontaktkontroll och arbetsflde inte p att kringg stldskydd eller manipulera funktioner. Anvnd alltid utrustningen p fordon/ECU dr du har tillstnd och behrighet.

Introduktion vad r en BDM-ram och varfr anvnds den?

En BDM frame (BDM-ram) r ett bnkstll som hjlper dig att skapa stabil kontakt mellan en ECU (motorstyrdon/styrenhet) och ett kompatibelt programmeringsverktyg, nr du arbetar p bnken eller i verkstadsmilj. I stllet fr att hlla prober fr hand lter ramen dig fixera ECU:n och stlla in proberna med kontrollerat tryck. Resultatet blir oftast:

  • Stabilare anslutning (mindre risk fr glapp under lsning/skrivning)
  • Mer reproducerbart arbetsflde (lttare att gra om samma moment)
  • Mindre risk fr oavsiktlig skada p kretskort/pads jmfrt med improviserade lsningar
  • Bttre ergonomi och ordning p arbetsplatsen

BDM PRO Frame 4 Probes r en uppgraderad variant som kombinerar en robust akrylbas, mesh, justerbara prober och (i den LED-varianten) belysning via 12V. Den r utformad fr att fungera med flera mainstream-enheter och beskrivas som kompatibel med FGTECH/BDM100/CMD/Dimsport/KTM100 m.fl.

Specifikationer (alltid i punktlista)

  • Produktnamn: BDM PRO Frame 4 Probes / LED BDM Frame with Mesh and 4 Probe Pens
  • Material: Akryl (plexiglas), mesh och 4 probe-pennor
  • Funktion: ECU brush/write test stand stll fr ECU brush & write, modifiering och programmering
  • Kompatibla verktyg (enligt produktinfo): KTM100, FGTECH / BDM100 / CMD / DIMSPORT m.fl.
  • Frdelar (enligt produktinfo): Enkel installation och anvndning, ska inte skada ECU-kretskort vid korrekt anvndning
  • Produktstorlek: 248 193 151 mm
  • Produktvikt: 830 g
  • Probe-vikt: 49 g/st (4 st)
  • Total probe-lngd: 230 mm
  • LED-lampans spnning: DC 12V
  • Ntadapter: 12V 500 mA
  • Standardkonfiguration (enligt lista): huvudstll (monterat), 4 kopparnlar (2 rda/2 svarta), 4 kablar (2 rda/2 svarta), 4 prober (2 fina/2 grova), 12V-adapter

Nyckelord, synonymer & relevanta termer (SEO)

Den hr produkten kan ocks kallas BDM-ram, BDM frame, ECU bnkstll, ECU test stand, ECU brush stand, BDM100 ram, FGTECH BDM frame, ECU probe station, ECU programmeringsstll och bench programming stand. Vanliga relaterade skord r 4 prober, probe pens, mesh, LED BDM frame, KTM100, CMD, Dimsport och KESS (enligt produktbeskrivningen nmns kompatibilitet med mainstream-enheter).

Funktioner och anvndningsomrden

Stabil fixtur fr ECU brush & write

Stllets huvudsyfte r att hlla ECU:n stabilt och ge ett kontrollerat tryck mot kontaktpunkter via proberna. Det r srskilt anvndbart nr du behver stabil kommunikation under arbetsmoment som krver att kontakten inte bryts.

4 prober med olika nltyper

Paketet innehller 4 prober och enligt konfigurationslistan ingr tv fina nlar och tv grova nlar. Det gr det lttare att anpassa sig efter olika kontaktpunkter och utrymmen p olika ECU-kort.

Mesh + probehllare fr jmnt tryck

Mesh-delen och probehllarna hjlper till att hlla proberna i rtt lge och med jmnt tryck. Rtt instllning minskar risken fr att en prob glider och skapar repor eller ondigt slitage.

LED-belysning (DC 12V) fr bttre precision

LED-varianten drivs via DC 12V och ger bttre sikt p sm kontaktpunkter, srskilt nr du arbetar under tidspress eller i miljer med varierande ljus.

Brett std i verkstadsmilj

Enligt produktinfo kan stllet anvndas med flera vanliga ECU-verktyg: KTM100, FGTECH/BDM100, CMD, Dimsport m.fl. Det gr ramen till ett flexibelt tillbehr i en verkstad som hanterar olika ECU-arbetsflden.

Uppgraderad design som kan anvndas med snabbadapterplatta

Den uppgraderade versionen beskrivs som kompatibel med quick programming adapter plate, vilket kan frenkla anslutning till ECU:ns snabbinfstning/grnssnitt dr en sdan lsning anvnds.

Multi-function test stand (enligt produkttext)

Produkttexten nmner att stllet kan anvndas i flera typer av tester och programmeringsmoment (t.ex. datahantering, uppgraderingar och andra funktioner). Vi rekommenderar att du alltid arbetar inom lagliga ramar och fljer dokumentation fr din programmerare och den ECU du arbetar med.

Frdelar varfr vlja BDM PRO Frame med 4 prober?

  • Snabbare och mer stabil arbetsprocess: fixtur och prober minskar glapp och handhllna misstag.
  • Skonsammare mot ECU-kortet: kontrollerat tryck och stabilt lge minskar risken fr repor och skador (vid korrekt instllning).
  • Enkel montering: designad fr att vara ltt att installera och anvnda.
  • LED-ljus (12V): bttre sikt och precision p sm kontaktpunkter.
  • Flexibel kompatibilitet: fungerar med flera vanliga ECU-verktyg enligt produktinfo.
  • Inkluderar kablar och prober: komplett startpaket med 4 prober, kablar och 12V-adapter.
  • Stabil konstruktion i plexiglas: bra balans mellan vikt, styvhet och arbetsyta.

Kompatibilitet vilka verktyg och scenarier passar den fr?

Enligt produktinformationen r BDM PRO Frame avsedd att anvndas tillsammans med mainstream-verktyg och plattformar ssom: KTM100, FGTECH, BDM100, CMD, Dimsport (och liknande).

I praktiken beror kompatibiliteten p:

  • Vilken adapterplatta/anslutningsmetod du anvnder med din programmerare
  • ECU:ns kortlayout och kontaktpunkternas placering
  • Om du anvnder fina eller grova nlar (och hur du justerar probe-trycket)
  • Att du fljer verktygets och ECU:ns dokumentation fr korrekt anslutning och sker arbetsmetod

Viktigt: Vi anger inte pinouts eller steg fr att kringg skydd. Detta r ett arbetsstll din programmerare och ECU-dokumentation avgr exakt anslutning.

Manual / installationsguide komplett steg-fr-steg (nybrjarvnlig, i HTML)

Del 1: Frberedelser (skerhet & arbetsyta)

  1. ESD-skydd: Arbeta grna med ESD-matta/armband om du hanterar ppna kretskort. Undvik statisk elektricitet.
  2. Ren arbetsyta: Hll arbetsytan fri frn metallspn, vtskor och lsa skruvar som kan kortsluta kortet.
  3. Bra belysning: Anvnd LED-belysningen (12V) eller extra arbetslampa fr att se kontaktpunkter tydligt.
  4. Stabil strm: Om du anvnder programmerare och ntadapter, se till att strmfrsrjningen r stabil och att kablar inte kan ryckas loss.
  5. Lagligt uppdrag: Skerstll att arbetet gller legitim service/diagnos p ECU dr du har tillstnd.

Del 2: Packa upp och kontrollera innehllet

Kontrollera att du har fljande delar (kan variera mellan paket, men enligt listorna i produkttexten):

  • 1 st huvudstll (monterat/assembly) BDM frame
  • 1 st BDM frame med LED (akrylbas med LED)
  • 4 st prober (2 fina nlar + 2 grova nlar)
  • 4 st kabel till prober
  • 4 st kopparnlar (2 rda + 2 svarta) / probe-pennor enligt konfiguration
  • 1 st strmadapter: 12V 500 mA

Del 3: Montera stllet (om ngot r omonterat)

  1. Placera basen plant: Stll ramen p en plan, stabil yta s att den inte vickar.
  2. Kontrollera mesh och hllare: Skerstll att mesh och probehllare sitter rakt och att justerskruvar rr sig fritt.
  3. Montera proberna: Stt proberna i hllarna. Anvnd fina nlar dr kontaktpunkter r sm/tta, och grova nlar dr strre yta finns.
  4. Dra t lagom: Prober ska sitta fast men inte verdrivet hrt. Fr hrt kan gra det svrt att finjustera.

Del 4: Anslut LED-belysning (DC 12V)

  1. Kontrollera adapter: Se att din 12V-adapter r mrkt 12V / 500 mA.
  2. Anslut LED: Koppla in 12V-adaptern till LED-ingngen enligt stllets anslutning.
  3. Testa: Sl p strm och kontrollera att LED lyser jmnt. Om inte: kontrollera kontakt och polaritet om tillmpligt.
  4. Kabeldragning: Lgg kabeln s att den inte kan fastna i prober eller ryckas ur.

Del 5: Frbered ECU:n

  1. Koppla bort strm: Skerstll att ECU:n inte r spnningssatt nr du ppnar/hanterar den.
  2. ppna ECU (om relevant): ppna ECU:n frsiktigt med rtt verktyg. Undvik att bja kortet.
  3. Inspektera kortet: Leta efter skador, korrosion eller smuts. Rengr frsiktigt vid behov (t.ex. med isopropanol och ESD-skra metoder).
  4. Identifiera kontaktpunkter: Flj dokumentation fr din programmerare/adapterplatta fr att hitta rtt pads/anslutningspunkter p ECU-kortet.

Del 6: Placera ECU:n i ramen

  1. Positionera ECU-kortet: Lgg ECU:n stabilt i ramen s att den ligger plant och inte kan glida.
  2. Fixera vid behov: Anvnd ramens std/fsten s att kortet hlls stilla utan att skapa spnning i kretskortet.
  3. Undvik komponenttryck: Se till att ramen inte trycker p hga komponenter eller knsliga delar.

Del 7: Stll in proberna (det viktigaste steget)

  1. Grovjustera: Fr proberna till ungefr rtt position ver kontaktpunkterna.
  2. Finjustera: Justera varje prob s att spetsen hamnar mitt p sin kontaktpunkt.
  3. Tryck lagom: Snk proberna s att de fr stabil kontakt, men utan att trycka s hrt att pads riskerar att skadas.
  4. Kontrollera vinkel: Proben ska g rakt ned mot kontakten. Sned vinkel kar risken fr glidning.
  5. Dubbelkolla alla fyra: Nr en prob justeras kan en annan frskjutas lite kontrollera alla igen.

Del 8: Anslut kablarna till din programmerare/adapterplatta

  1. Flj dokumentation: Anslut prober/kablar enligt din programmerares manual och den adapterplatta du anvnder.
  2. Rd/svart logik: Rd/svart anvnds ofta fr att skilja signal/strm/jord i olika setup men exakt koppling beror p system. Gissa inte.
  3. Stabil kabeldragning: Lgg kablar s att de inte drar i proberna nr du rr vid programmeraren.

Del 9: Kontaktkontroll innan arbete

Innan du gr ngra ls-/skrivmoment rekommenderas att du kontrollerar att kontakten r stabil:

  1. Visuell kontroll: Alla probspetsar ligger mitt p sina kontaktpunkter.
  2. Stabilitetstest: Rr frsiktigt i kabeln (mycket ltt) och se att proberna inte glider.
  3. Kontinuitet (valfritt men rekommenderat): Om du har multimeter och vet vilka punkter som ska ha kontakt enligt ditt schema, kan du kontrollmta kontinuitet.
  4. LED-belysning: Justera ljuset s att du ser kontaktpunkterna tydligt under hela processen.

Del 10: Arbeta i din programmerare (p ett skert stt)

Starta ditt ECU-verktyg och programvara enligt tillverkarens instruktioner. Vi rekommenderar starkt att du:

  • Alltid brjar med att lsa och spara backup (om ditt arbetsflde krver datahantering).
  • Undviker avbrott under pgende moment (glapp/strmavbrott r en vanlig felorsak).
  • Dokumenterar vilken ECU, vilken metod och vilken utrustning du anvnder.

Del 11: Avsluta och demontera

  1. Avsluta i programvaran: Skerstll att alla processer r frdiga.
  2. Koppla ur strm: Stng av LED/12V-adapter och koppla ur om du ska flytta stllet.
  3. Lyft proberna: Lyft proberna rakt upp fr att undvika att de slinter ver pads.
  4. Ta ur ECU: Lyft ECU-kortet frsiktigt och frvara i ESD-skert skydd vid behov.
  5. Rengr ltt: Torka av akryl och prober frsiktigt. Frvara proberna s att spetsarna inte skadas.

Tips och rd fr bsta resultat

  • Stressa inte probe-instllningen: 90% av problem kommer frn glapp eller fel position.
  • Anvnd rtt prob: fina nlar fr sm pads, grova fr strre ytor.
  • Lagom tryck: fr hrt kan skada pads, fr lst kan ge avbrott.
  • Stabil kabeldragning: lt kablar vila utan att dra i proberna.
  • LED hjlper mer n man tror: bra ljus minskar misstag och spar tid.
  • Backup-rutin: spara alltid filer med datum, jobbnummer och tydliga namn.
  • ESD och renlighet: statisk elektricitet och smuts r ECU:ns fiender.
  • Kontrollmt nr du kan: kontinuitetstest (med rtt schema) kan spara timmar av felskning.

Felskning vanliga problem och enkla tgrder

Problem: Verktyget tappar kontakt eller avbryter operation

  • Kontrollera att proberna str mitt p kontaktpunkterna.
  • Minska kabeldrag (kablar kan dra proberna t sidan).
  • Justera trycket lite fr lst ger glapp, fr hrt kan f proben att fjdra och slinta.
  • Rengr kontaktpunkter frsiktigt om de r oxiderade/smutsiga.

Problem: LED lyser inte

  • Kontrollera att adaptern r 12V 500 mA och sitter ordentligt.
  • Kontrollera att kabeln inte r skadad eller glappar.

Problem: Proberna glider

  • Justera vinkel s att proben gr rakt ned.
  • Skerstll att ECU-kortet ligger plant och inte fjdrar.
  • Byt till fin/grov nl beroende p pad-storlek.

Problem: Svrt att f ECU:n att ligga stabilt

  • Justera ramens std s att kortet inte belastas p hga komponenter.
  • Anvnd mjukt, ESD-skert std dr det behvs (utan att tcka kontaktpunkter).

Vanliga frgor (FAQ)

1) Vad r en BDM-ram?

Ett bnkstll som hjlper dig hlla ECU:n och prober stabilt fr att f jmn kontakt vid BDM/bench-arbete.

2) Passar den FGTECH och BDM100?

Ja, enligt produktinformationen fungerar den fr FGTECH och BDM100 samt flera andra verktyg.

3) Vilka andra verktyg nmns som kompatibla?

KTM100, CMD, Dimsport m.fl. nmns i produkttexten.

4) r detta ett programmeringsverktyg i sig?

Nej, det r ett stll/adapterram som anvnds tillsammans med en programmerare och rtt adapterplatta/anslutningsmetod.

5) Har den LED-belysning?

Ja, LED-varianten drivs med DC 12V och adaptern anges som 12V 500 mA.

6) Kan ramen skada ECU-kortet?

Enligt produktinfo ska den inte skada kretskortet vid korrekt anvndning. Felaktigt tryck eller glidande prober kan dremot orsaka slitage, s justering r viktigt.

7) Vad betyder 4 prober i praktiken?

Att du har fyra justerbara probe-pennor fr att skapa kontakt mot fyra punkter, beroende p metod och adapterlsning.

8) Ingr bde fina och grova nlar?

Ja, listan anger 4 probes (two fine needles and two thick needles).

9) r den svr att montera?

Nej, den beskrivs som enkel att installera och anvnda. Det som krver mest noggrannhet r probe-instllningen.

10) Vilka mtt har stllet?

Produktstorlek anges som 248 193 151 mm.

11) Hur tung r den?

Stllets vikt anges som 830 g.

12) Vad r mesh till fr?

Mesh hjlper till med stabilitet och positionering i ramen, s att proberna kan justeras och hllas i rtt lge.

13) Behver jag ett SD-kort eller mjukvara fr ramen?

Nej, ramen r ett mekaniskt hjlpmedel (med LED-strm). Programvaran hr till din programmerare, inte till ramen.

14) Kan jag anvnda ramen fr alla ECU:er?

Ramen r generell, men ECU-layout och kontaktpunkter varierar. Kompatibilitet beror p att du har rtt adapterplatta/metod fr just din ECU.

15) r detta fr nybrjare?

Ja, den kan anvndas av nybrjare, men krver noggrannhet och att du fljer dokumentation fr din programmerare och ECU.

16) r LED-belysningen obligatorisk?

Nej, men den gr arbetet betydligt enklare, srskilt vid sm kontaktpunkter.

17) Varfr r stabil kontakt s viktigt?

Glapp under knsliga moment kan orsaka avbrott, felaktiga resultat och ondigt slitage p kontaktpunkter.

18) Kan jag anvnda detta fr att kringg stldskydd?

Nej. Produkten ska anvndas fr legitim service/diagnostik. Vi stdjer inte anvndning fr att kringg immobilizer eller obehrig tkomst.

19) Behver jag 12V strm fr att ramen ska fungera?

Endast fr LED-belysningen. Sjlva ramen/proberna r mekaniska.

20) Vad gr jag om proberna slits?

Prober och nlar r frbrukningsdelar. Byt ut slitna spetsar och frvara dem skyddat fr lngre livslngd.

Frpackningsinnehll vad som ingr

Innehllet kan variera ngot mellan olika paket, men enligt produktens listor ingr:

  • 1 st BDM frame (huvudstll)
  • 1 st BDM frame med LED (akrylbas med LED)
  • 4 st kablar fr prober (2 rda + 2 svarta)
  • 4 st prober (2 fina nlar + 2 grova nlar)
  • 4 st kopparnlar (2 rda + 2 svarta) enligt standardkonfiguration
  • 1 st strmadapter (12V 500 mA)

Ansvarsfriskrivning & viktiga notiser

  • Endast legitim anvndning: Anvnd utrustningen fr service/diagnostik dr du har tillstnd och behrighet.
  • Ingen how-to fr kringgende: Vi lmnar inte instruktioner fr att kringg immobilizer, stldskydd eller andra skerhetsfunktioner.
  • Risk fr skada vid fel anvndning: Fel tryck/vinkel kan skada pads/kretskort. Justera proberna noggrant.
  • ESD & skerhet: Statisk elektricitet och kortslutningar kan frstra ECU. Arbeta antistatiskt och rent.
  • Flj verktygsdokumentation: Exakt anslutning och metod beror p programmerare/adapterplatta och ECU-typ.

Avslutande sammanfattning

BDM PRO Frame 4 Probes r ett stabilt och verkstadsvnligt ECU teststll i plexiglas med mesh, 4 justerbara prober och (i LED-utfrande) 12V-belysning. Det r designat fr att gra BDM/bench-arbete mer stabilt, mer exakt och mer skonsamt mot ECU-kortet genom kontrollerat tryck och bttre fixtur. Med angiven kompatibilitet fr FGTECH/BDM100/KTM100/CMD/Dimsport m.fl. passar den som ett proffsigt tillbehr i en seris diagnos- och serviceuppsttning.

Relaterat p

  • Sk: BDM frame
  • Sk: BDM100
  • Sk: FGTECH
  • Sk: KTM100
  • ECU-programmerare & tillbehr
  • Prober & testkablar
  • Bnkprogrammering tillbehr
